柴油發電機組電抗變流復合式相復勵三相交流發電機

發布日期:2018-08-31   瀏覽次數: 857

       柴油發電機組電抗變流復合式相復勵三相交流發電機

1.基本結構

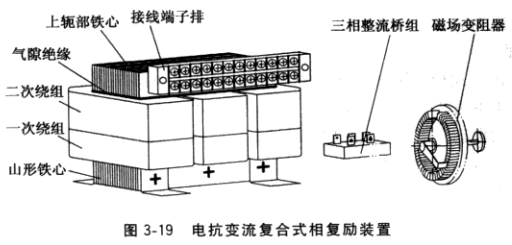

       這種發電機在圖3-4所示有刷三相交流發電機基本結構基礎上配置一套電抗變流復合式相復勵裝置,其外形如圖3-19所示,它包括電抗變流器、三相整流橋組和磁場變阻器。作為可控相復勵裝置,還必須外配加裝一個分流式自動電壓調節器(STL)小功率發電機可不配分流式自動電壓調節器,電壓性能可滿足使用要求。

2.工作原理

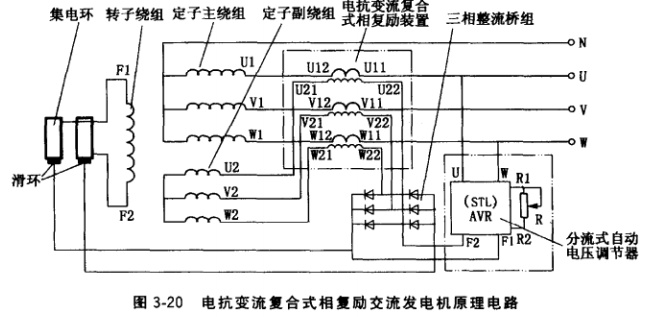

       電抗變流復合式相復勵三相交流發電機原理電路如圖3-20所示。發電機由內燃機驅動至空載轉速為額定值附近時,依靠轉子鐵心剩磁磁場,發電機定子副繞組感應電壓經電抗變流器二次繞組的移相作用,提供一個建立發電機空載電壓的交流勵磁電流的電壓分量Ifu經三相整流橋組整流后向發電機轉子繞組提供空載勵磁電流。定子主繞組經串接電抗變流器 —次繞組后輸出三相電壓。當發電機帶上負載后,由電抗變流器的復勵作用,在二次繞組感應一個與發電機負載電流相對應的交流勵磁電流的電流分量Ifi因此,負載時由Ifu和Ifi 個勵磁電流分量幾何疊加,并經三相整流,向轉子繞組提供負載勵磁電流,從而維持發電機端電壓恒定。不可控復合式相復勵發電機穩態電壓調整率一般不大于±5%。

      為了進一步提高調壓精度,可加裝一個分流式自動電壓調節器。專用于相復勵發電機的 STL型分流式自動電壓調節器,有6個接線端子,其中標志“AC400” 2個接點分別接發電機機端UW相,F1接點與三相整流橋組的“ + ”端相連,F2接點與三相整流橋組交流 側的U相端子連接,R1、R2接點與電位器連接。STL調節器基本結構及工作原理可參考 KXT調節器。
